珠海万盟阳通科技贴片电容选型指南及参数解读

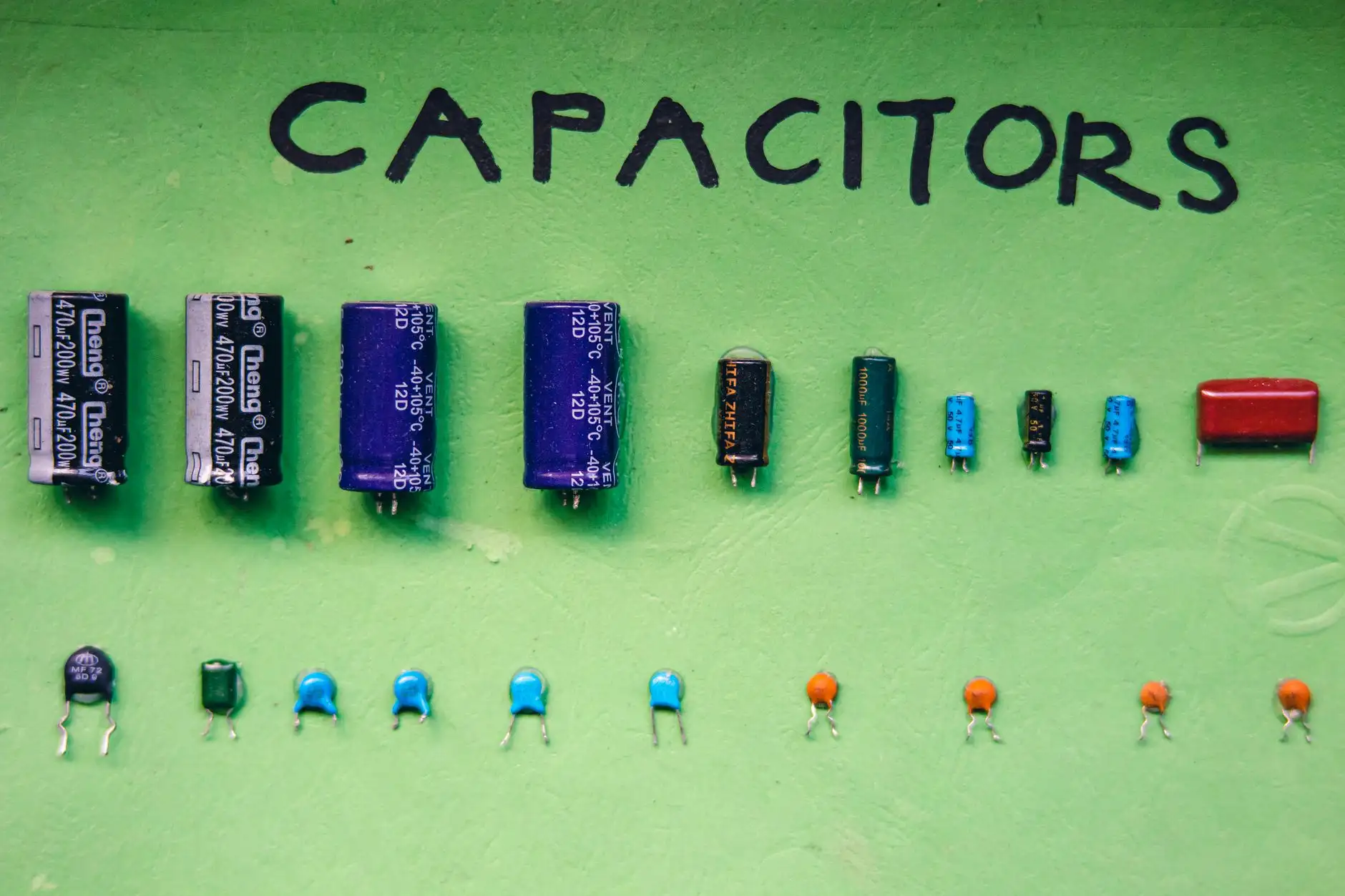

贴片电容的选型，从来不是翻翻规格书、对一下容值那么简单。尤其在电源滤波、信号耦合和时序电路里，一个ESR偏高的电容可能让整个EMC测试功亏一篑。作为在被动元器件领域深耕多年的供应商，珠海万盟阳通科技结合数千个客户的选型反馈，把贴片电容参数拆解成几个真正影响性能的维度，供工程师参考。

容值、耐压与温度系数的三角平衡

很多新手只看容值和封装，却忽略了直流偏压特性。以X5R和X7R介质为例，X7R在-55℃~+125℃范围内容值变化率控制在±15%以内，而X5R在85℃以上就会明显衰减。更关键的是，MLCC在施加额定直流电压后，实际容值可能下降30%~50%——尤其是小封装、高容值型号（如0402、1μF以上）。因此，选型时必须留出至少20%的容值裕量，并优先选择额定电压为实际工作电压1.5倍以上的规格。

至于温度系数，C0G（NP0）虽然稳定性最好，但容值上限低，适合高频谐振或精密定时电路；而X7R则广泛用于电源去耦。需要警惕的是，某些低成本的Y5V介质在温度变化时容值漂移可达-80%，除非是玩具级产品，否则建议直接规避。

从损耗角正切到自谐振频率

损耗角正切（DF）决定了电容在交流信号下的发热程度。对于开关电源的输入输出滤波，DF值过大会导致电容自身温升过高，加速老化。常规X7R贴片电容的DF值在2.5%~5%之间，而C0G可以做到0.1%以下。另一个容易忽略的参数是自谐振频率（SRF）——当工作频率超过SRF后，电容会呈现感性，滤波效果大打折扣。例如，0603封装的100nF电容，SRF大约在100MHz左右，而1nF的SRF可以超过1GHz。高频去耦时，建议采用多个不同容值的电容并联，利用各自的SRF覆盖目标频段。

在实际项目中，我们遇到过某客户用10μF/0805的X5R电容做DDR4供电滤波，结果在2.2GHz处发现明显噪声。后来换成两个4.7μF并联，并各加一个100nF高频电容，问题立刻解决。这就是SRF叠加的典型应用。

贴片电阻、二极管、三极管与电感器的协同选型

虽然本文主角是贴片电容，但在实际电路中，它从来不是孤立存在的。比如，在RC滤波网络中，贴片电阻的精度和温度系数直接影响截止频率的稳定性。金属膜贴片电阻（如厚膜1%）的TCR通常在±100ppm/℃，而薄膜电阻可以做到±25ppm/℃。若是精密采样电路，务必选择薄膜电阻。

• 二极管：肖特基二极管的反向恢复时间短，适合高频整流，但漏电流比PN结二极管大，高温下容易失效。
• 三极管：数字三极管（含内置电阻）在开关电路里节省空间，但要注意Ic的最大值和饱和压降Vce(sat)。
• 电感器：功率电感的饱和电流（Isat）必须大于峰值电流的1.2倍，否则感值骤降，纹波会急剧增大。

一个典型场景是DC-DC降压电路：输入端的贴片电容（10μF/25V）负责吸收开关噪声，输出端的电感器（4.7μH/2A）与贴片电容（22μF/10V）组成LC滤波器，反馈网络中的贴片电阻分压比则决定输出电压。这里任何一颗物料选错，都可能导致系统不稳定。

案例：一款工业传感器的电源优化

某客户设计一款4-20mA两线制变送器，原方案使用普通X5R电容做电源去耦，结果在-40℃低温测试时，输出纹波从20mV飙升至80mV。我们协助分析后发现，X5R在低温下容值衰减超过40%，且ESR增大。最终方案改为：输入端使用C0G材质的100nF/50V，配合一颗10μF/25V的X7R电容（预留50%裕量），并将反馈电阻从厚膜改为薄膜贴片电阻，问题彻底解决。整个改动成本仅增加0.3元/台，但产品可靠性大幅提升。

这个案例说明，被动元件的选型不能只看标称值，要结合工作温度、偏压、频率和老化寿命做综合评估。珠海万盟阳通科技在为客户提供贴片电容、贴片电阻、二极管、三极管、电感器等全品类物料时，会附带详细的参数实测曲线，而不仅仅是规格书上的典型值。

选型没有万能公式，但掌握上述几个核心参数，配合严谨的实测验证，就能避开大多数坑。如果您正在为某个具体应用头疼，欢迎把电路条件和测试数据发给我们，一起探讨更优的物料组合方案。
