贴片电容容值公差与温度特性对电路板组装的影响分析
容值公差：被低估的良率杀手
在贴片元件的选型清单上，贴片电容的容值公差往往被当作“次要参数”对待。然而，当电路板进入回流焊工序后，因公差累积导致的阻抗失配、时序偏移，却是返修单上最常见的病因。尤其在高频滤波或电源去耦场景中，X5R与X7R材质在直流偏压下的容值衰减差异，可能高达40%以上。这并非危言耸听——一块看似设计裕量充足的板卡，在批量组装时却可能因电容实际容值偏离标称值，造成整批产品性能漂移。
以0402封装的1μF/16V贴片电容为例，X5R材质在施加10V直流偏压后，有效容值可能降至标称值的60%左右；而同等规格的X7R材质通常仅衰减至75%。这种差异直接决定了电源纹波抑制能力。若研发阶段未将这一特性纳入仿真模型，量产时的ESR（等效串联电阻）和ESL（等效串联电感）参数会与设计预期严重不符，最终表现为EMI测试超标或负载瞬态响应异常。
温度特性：从零下55℃到125℃的连锁反应
温度系数（TCC）对电路的影响往往被“工作温度范围”这一笼统指标掩盖。实际上，贴片电容的C0G（NP0）材质在整个温区内的容值变化不超过±30ppm/℃，而Y5V材质的漂移可达+22%/-82%。这意味着，在户外设备的低温启动瞬间，Y5V电容可能提供不足设计值五分之一的容值，直接导致振荡电路起振失败或DC-DC转换器输出跌落。

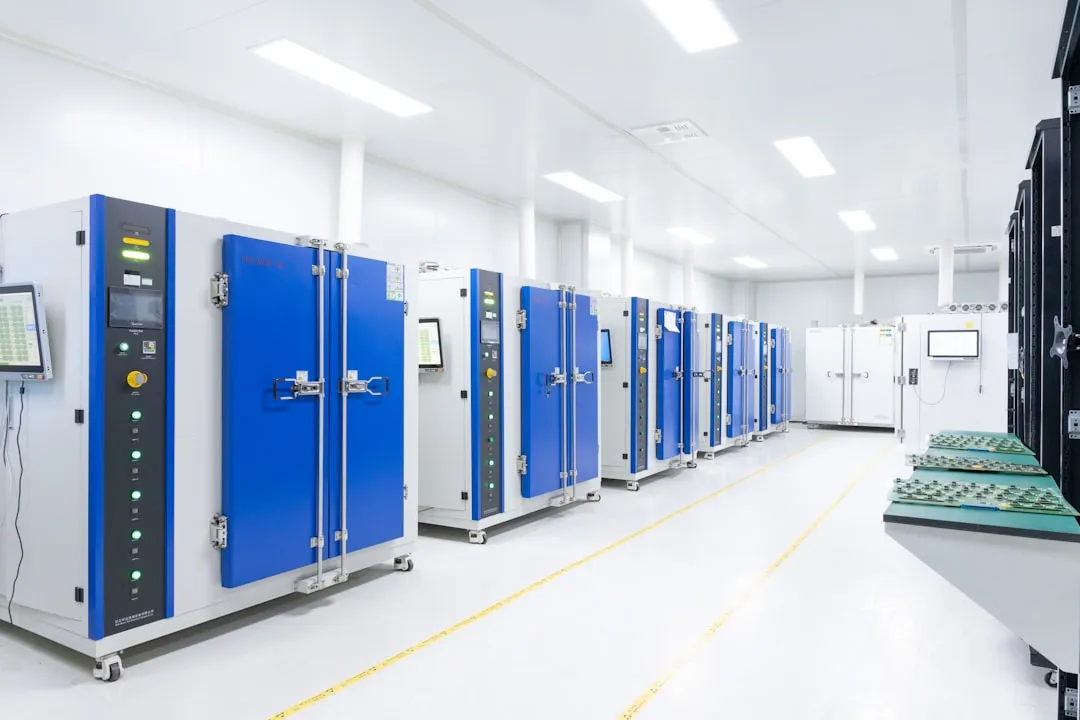

更棘手的是，温度特性与组装工艺的耦合效应。当PCB经过无铅回流焊（峰值温度约245℃）后，陶瓷介质内部的微裂纹可能因热应力扩展，使得原本合格的温度特性曲线发生不可逆偏移。我们曾对同一批次、不同供应商的1206封装X7R电容进行温度循环测试（-55℃~125℃，500次循环），发现某品牌样品的容值漂移高达8%，而另一品牌仅为2.3%。贴片电阻同样存在温漂问题，但因其阻值变化呈线性且可预测，通常通过校准即可补偿；而电容的容值漂移往往是非线性的，补偿难度极大。
组装过程中的参数匹配策略
针对上述问题，有效的做法是在贴片前引入来料抽检+动态补偿机制。具体操作如下：
- 对每批次贴片电容抽样测试其在额定电压的50%、80%及100%下的容值衰减曲线，建立批次数据库；
- 根据PCB上各敏感网络的偏压需求，将实测容值偏差超过±10%的物料调整至非关键位置（如LED限流旁路）；
- 对于涉及时钟或PLL的电路，优先选用C0G材质或NPO替代X7R，即使成本上升30%也值得。
同时，不可忽视二极管和三极管的封装寄生参数对周边电容匹配的影响。例如，一个SOD-123封装的开关二极管，其结电容（约2pF）在高速开关时可能与被测电容形成谐振峰。若贴片电容的容值公差为±20%，该谐振频率的偏移量足以让EMI滤波器失效。因此，在Layout阶段就应预留可调电容位（如1.2pF~2.2pF的C0G可调电容），以备实际调试时进行微调。
数据对比：不同精度等级对直通率的影响
我们统计了近两年内12个量产项目的直通率数据，将使用标准公差（±20%）与高精度（±5%）贴片电容的批次进行对比。结果清晰：采用±5%容值公差的X7R电容，在射频模块和电源模块上的首次焊接直通率提升11.3%，因容值失配导致的返修工时下降近四成。而在单纯数字逻辑电路中，±20%公差对良率影响不显著，但若电路板厚度仅0.8mm且层数超过6层，则电容公差与电感器的饱和电流偏差叠加，可能引发同步Buck变换器的次谐波振荡，此时高精度元件成为必需品。
值得注意的是，电感器的Q值随温度变化同样会与电容温漂产生交互。一个功率电感在85℃环境下Q值下降15%，若并联的谐振电容同时发生负向漂移，整个LC滤波器的带宽收缩可能超过20%。与其盲目提高电容精度，不如在设计中主动采用温度补偿型电容（如PTC特性的C0G与NTC特性的X7R并联），用成本极低的组合方式抵消漂移。
给工艺工程师的三条实操建议
- 在首件确认时，使用阻抗分析仪（如Keysight E4990A）逐颗测试关键位置贴片电容的偏压特性，而非仅测标称值；
- 将回流焊峰值温度下调5℃（从245℃降至240℃），并对板卡进行X-Ray抽检，排查陶瓷体微裂纹；
- 建立“物料-焊盘-铜厚”联动数据库，当更换电容供应商或PCB厂家时，必须重新做温循验证。
说到底，贴片电容的容值公差与温度特性并非孤立参数，它们与贴片电阻的分压精度、二极管的导通压降温漂、三极管的hFE变化以及电感器的饱和行为共同构成一个复杂的非线性系统。作为珠海万盟阳通科技有限公司的技术团队，我们始终建议工程师在选型阶段就建立全链路的误差预算模型，而非依赖单点规格书数据。毕竟，一块电路板在用户手中经历的每一个温度循环，都是对设计初始假设的最终检验。
