贴片电阻温漂系数对SMT电路板稳定性的影响与选型建议

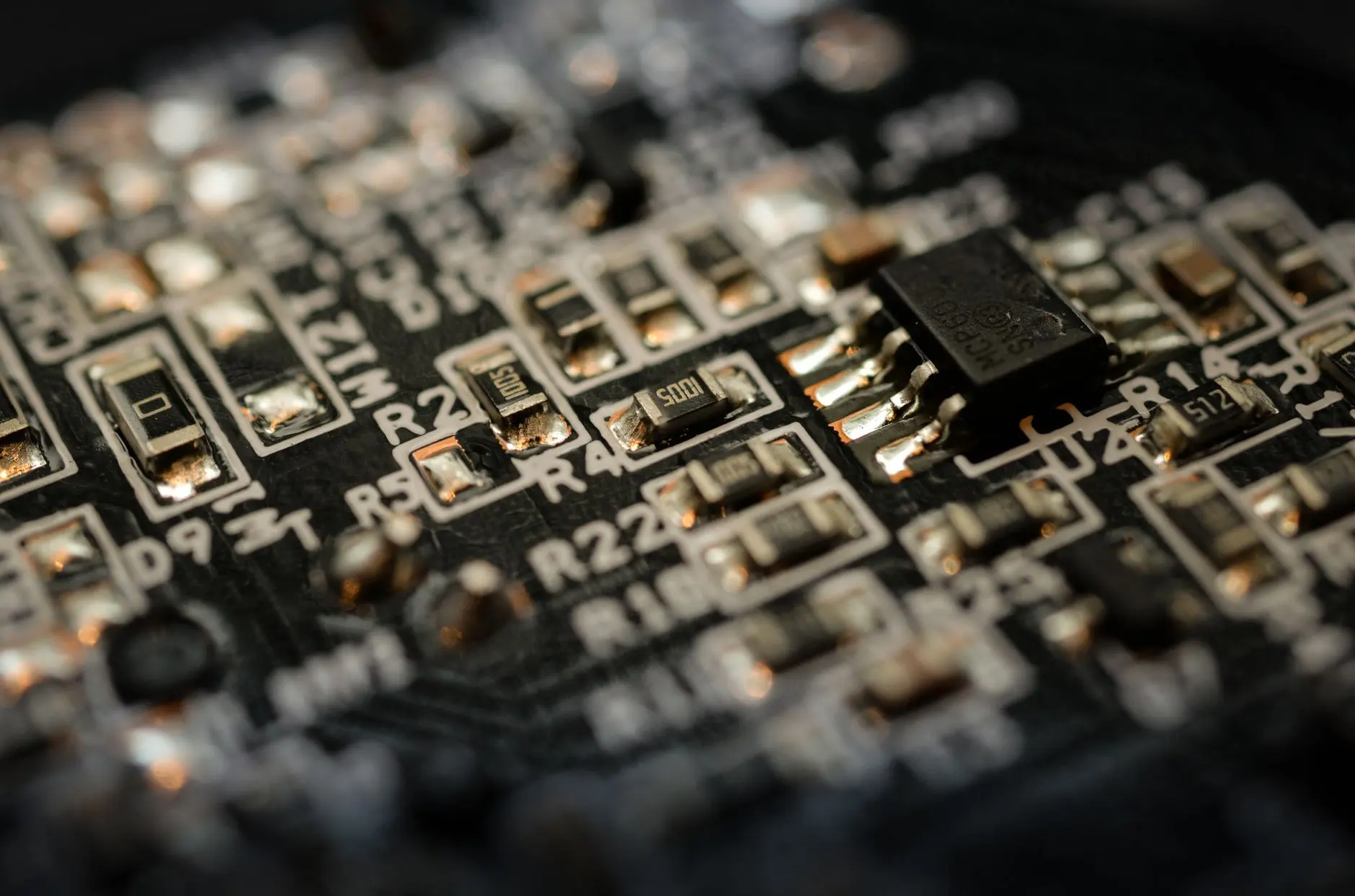

在SMT贴片加工领域，温漂系数（TCR）往往是被忽视却又致命的一环。很多工程师在选型时紧盯精度与功率，却忽略了温度变化对阻值的侵蚀。尤其在高密度、高功耗的电路板上，贴片电阻的温漂差异足以让整个电源管理模块的输出电压发生毫伏级漂移，进而引发逻辑混乱或信号失真。
温漂系数的物理本质与失效边界
温漂系数定义为温度每变化1℃时阻值的相对变化量，单位是ppm/℃。以0603封装的厚膜电阻为例，普通产品TCR通常在±200ppm/℃左右，而精密薄膜电阻可做到±25ppm/℃甚至更低。问题在于，SMT回流焊过程中的热冲击会改变厚膜电阻的内部微观结构，导致初始TCR发生不可逆偏移。实测数据显示，经历三次260℃峰值回流后，部分低端贴片电阻的TCR劣化率高达15%。
更隐蔽的是，贴片电容（尤其是X5R/X7R介质）的容值随温度和直流偏压呈非线性变化，这会让RC滤波网络的截止频率在-40℃到+85℃工作温度区间内偏移超过30%。当贴片电阻与贴片电容共同构成时序电路时，这种叠加效应会直接导致产品在高低温试验中出现偶发性故障。
实操：如何通过TCR选型规避热失控风险
在电源采样电路、精密基准源和电流检测路径中，必须优先选用TCR≤±50ppm/℃的薄膜电阻，并搭配NPO/C0G介质贴片电容。以下是三个具体步骤：
- 核对规格书温度区间：不要只看25℃标称值，要求供应商提供-55℃至+125℃全温区TCR曲线，重点关注0℃以下区域的拐点。
- 计算最坏工况漂移：假设环境温度60℃，板温自热升20℃，若选用±100ppm/℃电阻，则总漂移为(80-25)×100=5500ppm，即0.55%——这对12位ADC的参考电压来说是不可接受的。
- 关注匹配而非绝对值：差分放大电路中的两只电阻，即使TCR绝对值偏高，只要两者漂移方向一致且比例接近，共模抑制比仍能保持。此时应选用同批次、同工艺产品。
对于二极管和三极管的周边偏置电阻，虽然不必追求极致低TCR，但需注意功率降额。当电阻表面温度超过其额定温度的70%时，厚膜电阻的噪声会显著增大，且焊点疲劳寿命缩短至原来的1/4。而电感器的温漂主要影响饱和电流——铁氧体磁芯在100℃时饱和磁通密度下降约20%，这意味着峰值电流能力被压缩，必须在设计阶段预留25%以上的余量。
数据对比：不同TCR等级对电路精度的实际影响
- ±25ppm/℃（薄膜电阻）：在-40℃~+85℃区间内总漂移0.31%，适用于仪表放大器增益设定、精密分压。
- ±100ppm/℃（厚膜电阻）：总漂移1.25%，可接受用于LED恒流驱动、一般逻辑电平转换。
- ±250ppm/℃（普通厚膜）：总漂移3.1%，仅适合做上拉下拉电阻、限流保护等非精密场合。
需要特别提醒的是，SMT板上贴片电容的TCR效应往往被错误归因于贴片电阻。例如，一个标称10kΩ的电阻在高温下变为10.3kΩ，但若并联的MLCC容值衰减导致纹波增大，最终输出电压的波动可能比纯阻性漂移高出数倍。因此，在故障分析时务必同时测量阻值、容值和温升曲线，避免误判。
珠海万盟阳通科技有限公司在多年为汽车电子、工业控制客户提供SMT配套方案的过程中，总结出一条经验：温漂问题从来不是单一元件的问题，而是整个物料生态的匹配问题。从二极管的正向压降温漂（约-2mV/℃）到电感器的DCR温度系数（铜线约+0.39%/℃），每一个环节都在贡献误差。选型时，建议建立全温区仿真模型，而不是只看25℃下的参数表。
最后，回到工程实践。如果你正在设计一款需要经受-40℃严寒与+105℃高温考验的控制器，请务必将TCR预算从系统级往下分解：总误差预算的30%分配给电阻，20%留给电容，15%归于半导体器件，剩余35%作为安全裕量。这样，你的SMT电路板才能真正在恶劣环境下保持稳定，而不是在实验室里好看、在现场“趴窝”。
