贴片二极管与三极管在电路板组装中的匹配方案设计

在高速数字电路与高密度电源板的实际开发中，贴片二极管与三极管的选型往往比主控芯片更考验设计者的功底。很多工程师习惯性地将精力集中在阻抗匹配和信号完整性上，却忽略了分立半导体器件在PCB布局中的“角色分配”。今天，我们从珠海万盟阳通科技的实际项目经验出发，聊聊在贴片电容、贴片电阻、电感器共同构成的复杂网络中，如何为二极管和三极管设计一套真正可靠的匹配方案。

一、先厘清“匹配”的实质：不是选型，是协同

所谓匹配方案，绝不仅仅是根据电流电压挑一个封装尺寸。在高频开关电路中，二极管的反向恢复时间（trr）与三极管的存储时间（ts）必须和周边贴片电容、贴片电阻的寄生参数形成“时间常数对齐”。比如在DC-DC buck拓扑中，续流二极管若采用普通肖特基（如SS34），其结电容约150pF，此时并联的贴片电容若选X7R材质100nF，两者谐振频率约41MHz，恰好落在开关噪声频段——这就是典型的“匹配失败”。我们通常建议将吸收电容容量降至10nF以下，或改用trr更低的超快恢复二极管。

二、三极管驱动级的“电阻网络”匹配细节

三极管作为开关管使用时，基极限流电阻的取值不能只看β值。以常见的S8050为例，Ic=500mA时β约为120，但实际电路中的贴片电阻阻值误差（±1%或±5%）会直接影响饱和深度。我们内部规范要求：基极电阻的功率余量必须大于实际功耗的2倍，且阻值计算需将PCB走线电阻（约0.2Ω/inch）纳入考量。更关键的是，当三极管旁边同时存在电感器时，关断瞬间产生的反电动势会通过基极-集电极结电容耦合到驱动端，此时需要在基极与发射极之间并联一个10nF~100nF的贴片电容来旁路噪声，但这个电容的ESR又必须与驱动源阻抗匹配，否则会引入额外的延迟。

一个典型的失败案例

某客户在LED恒流驱动板上，用MMBT3904驱动继电器，线圈并联的续流二极管选用了1N4148（trr约4ns），而基极电阻用了10kΩ。实测发现关断时间长达12μs，远超预期。分析后确认问题不在二极管本身，而是10kΩ电阻与三极管输入电容（约15pF）构成的RC延迟约150ns，但电感器储能导致的二次导通却延长了存储时间。最终将基极电阻降至3.3kΩ，并在基极对地增加一个220pF的贴片电容，问题才彻底解决。

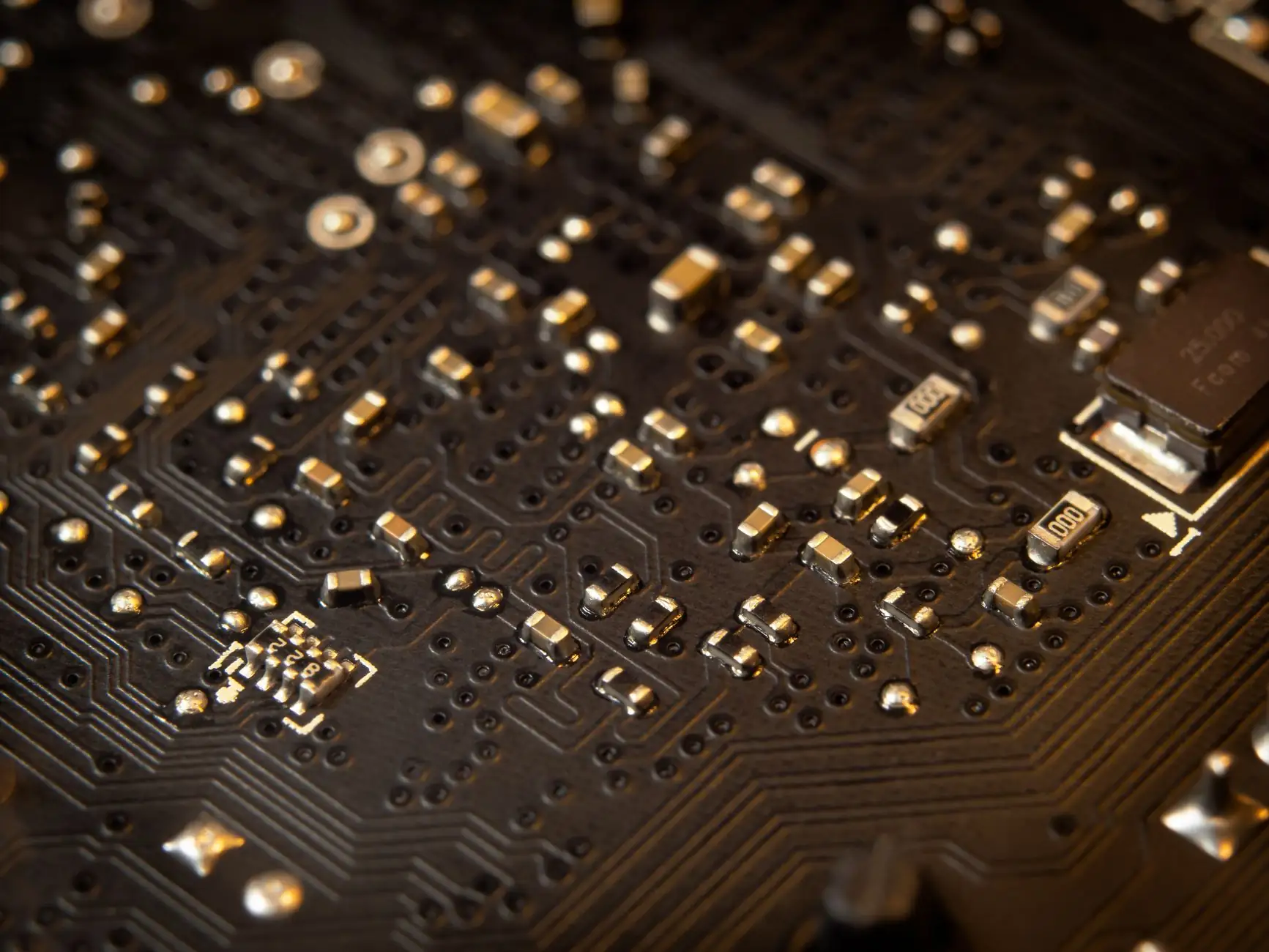

三、布局层面的“三角区”原则

在PCB layout时，我们要求二极管、三极管与相邻的贴片电容、贴片电阻之间，必须形成一个紧凑的“三角区”。具体来说：二极管阳极到电感器输出端的走线长度不超过3mm，三极管集电极到二极管阴极的走线不超过5mm。这个距离并非拍脑袋定的——以FR-4板材为例，1mm走线约0.8nH电感，3mm走线在di/dt=1A/ns时会产生2.4V的压降，足以让三极管的Vce(sat)恶化0.3V以上。如果空间实在受限，我们会在走线上加宽铜箔或采用0.5oz加厚铜，而不是盲目加大贴片电容的容值来“压”噪声。

四、容易忽视的三个“隐性杀手”

• 焊盘热容量差异：大尺寸电感器旁边的三极管焊盘，回流焊时温度可能低15℃~20℃，导致虚焊。建议在焊盘下方增加热过孔阵列，或选用带散热焊盘的SOT-223封装。
• 贴片电阻的电压系数（VCR）：在高压场合（如400V母线检测），普通厚膜电阻的VCR可达50ppm/V，与三极管基极分压网络配合时会产生漂移。此时需改用薄膜电阻或串联两个电阻。
• 二极管反向漏电流的温度倍增效应：肖特基二极管在85℃时漏电流可能从25℃的0.5mA升至5mA，这个电流流经贴片电阻时产生的偏压，足以误导三极管的开关状态。

五、匹配方案的验证与迭代

在珠海万盟阳通科技的实验室里，每一套匹配方案都要经过双脉冲测试和热循环老化。我们会用示波器同时抓取三极管Vce波形和二极管反向恢复电流波形，重点观察是否存在振铃幅度超过Vce额定值80%的尖峰。如果发现振铃频率落在100MHz~300MHz区间，通常需要调整吸收贴片电容的容量或改变电感器的磁芯材质。记住，匹配不是一次算出来的，而是用频谱分析仪“看”出来的——在原型板上预留0Ω电阻位和并联焊盘，是最高效的调试手段。

最后提一句，很多设计者喜欢把所有参数都“算到极致”，但实际量产时，贴片电容的容值偏差（X5R在DC偏压下可能衰减40%）、贴片电阻的温度系数，都会让理论计算失效。我们更推荐的做法是：先按典型值设计，再在温箱中做-40℃~+85℃的扫描测试，用数据修正最终参数。这套方法论，远比追求某一颗器件的“完美参数”更有工程价值。
